SINOPTIC jest producentem
całej rodziny urządzeń - dedykowanych tablicom dyspozytorskim -
pozwalających na zbieranie, przetwarzanie i wyświetlanie informacji
binarnych i analogowych. Są to m.in.: sterowniki diod LED, sterowniki
wyświetlaczy LED, bargrafy, koncentratory, zegary GPS, częstościomierze,
barometry, translatory i in. Każde z urządzeń posiada własny port RS485 i
niezależnie komunikuje się z otoczeniem za pośrednictwem protokołów
transmisji MODBUS, PROFIBUS i innych.
Sterownik diod LED
- Z12LED64
Pojedyncze napięcie zasilania 12V
System kontroli prawidłowego działania i automatycznego restartowania
!
Możliwość sterowania sześćdziesięcioma czterema diodami lub grupami diod (max po trzy)
Statyczne sterowanie diod
Prąd skuteczny płynący przez diodę 20mA (max) ograniczony zewnętrznym rezystorem
Możliwość programowego sterowania intensywnością świecenia, miganiem, lub innymi efektami wizualnymi
Małe rozmiary sterownika i możliwość łatwego osadzenia na standardowej szynie
Wygodna instalacja diod, dzięki osobnym gniazdom i samozaciskowym wtyczkom
Interfejs RS-485
Możliwość implementacji dowolnego protokołu transmisji (także z potwierdzeniem)
Dowolna ze standardowych prędkości transmisji (do 19200 b/s), 8 ew. 9 bitów danych z dowolnymi opcjami parzystości, 0,1 lub 2 bity stopu
Możliwość prostego zaadresowania 256 identycznych urządzeń
Budowa:

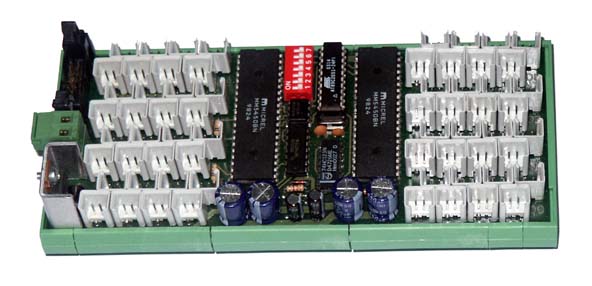

Sterownik zbudowany jest na bazie mikrokomputera ATMEL 89C51, który zarządza całością pracy układu, a w szczególności dwukierunkowym interfejsem RS-485, układami wysterowującymi poszczególne diody, a także układami kontroli poprawności działania urządzenia. Oprócz tego na płytce znajduje się moduł zasilacza układów cyfrowych, generator, DIP-switch służący do zaadresowania sterownika, oraz gniazda do przyłączenia diod, skrętki RS-485 oraz zasilania. Sterownik umieszczony jest w obudowie z zaczepami do zamocowania na standardowej szynie.
Zastosowanie:
Sterownik został zaprojektowany do stosowania w systemach automatyki i telemechaniki, do współpracy z makietami synoptycznymi. Nadaje się on jednak wszędzie tam, gdzie trzeba wysterować niedużymi mocami dowolne elementy. Informacje można przesyłać przez RS-485, ale nie jest to konieczne. Zastosowanie w konstrukcji mikrokomputera umożliwia usamodzielnienie układu i zadanie mu na stałe odpowiedniego programu, zgodnie z którym będą zapalane diody. Urządzenie współpracuje z modułami świecącymi w których diody połączone są szeregowo z rezystorami 500 W |
