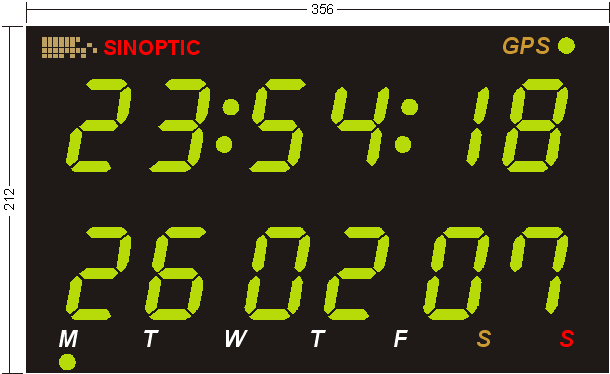

Zegar makietowy GPS U12GPS57

  • Gwarancja dokładnego czasu dzięki technologii GPS (General Positioning System)

  • Podtrzymanie bateryjne układu czasowego i odbiornika GPS

  • Automatyczne ustawienie zegara po włączeniu zasilania

  • Samoczynne przestawienie zegara na czas letni/zimowy

  • Sygnalizacja poprawnego odbioru sygnału GPS

  • Obudowa przystosowana do zabudowania w makiecie synoptycznej

  • Antena wyposażona w magnes mocujący

  • Interfejs RS485 umożliwiający przesyłanie informacji o aktualnym czasie do innych elementów systemu automatyki (opcjonalnie RS232).

  • pojedyncze napięcie zasilania  12V=

  • pobór prądu 1,7A

  • dokładność zegara +/- 0,5s

  • długość przewodu antenowego  6m

Budowa
Elementami urządzenia są:
Aktywna antena odbiorcza sygnału GPS
Odbiornik / Zegar – zbudowany w oparciu o układ „Oncore” dekodujący sygnał GPS i mikrokontroler odczytujący informacje o czasie i przesyłający je do układów wyświetlających.

Montaż
Zegar przystosowany jest do zabudowania w makiecie synoptycznej. Wymaga podłączenia napięcia 12V do zacisków zasilania oraz anteny GPS.
Antenę należy położyć na metalowym podłożu, tak aby magnes pozwolił na pewne jej zamocowanie. W celu optymalnego odbioru sygnału GPS, antena powinna mieć możliwie szeroki kąt „widzenia”, tzn. należy umiejscowić ją na otwartej przestrzeni (ew. pod zadaszeniem z tworzywa sztucznego, plexi lub szkła) z dala od wyżej położonych przeszkód (ścian, innych anten itp.).

Zastosowanie
Układ U12GPS57 wykorzystać można jako bardzo dokładny zegar zewnętrzny i zainstalować w dowolnym miejscu (dyspozycje, hale dworcowe, wieże zegarowe, stacje benzynowe itp). Ponadto można stosować go w systemach automatyki do synchronizacji obiektów lub sieci informatycznej.

Komunikacja
Wymiana danych z zegarem odbywa się za pośrednictwem portu RS485 (opcjonalnie RS232). Zegar U12GPS57 co sekundę wysyła kompletną informację o aktualnym czasie w formacie ASC.
