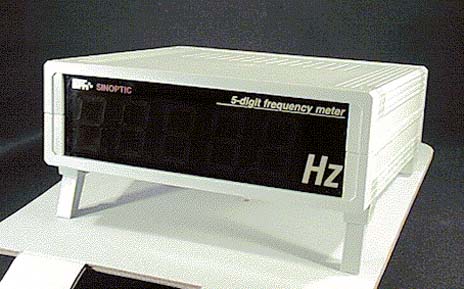

Laboratoryjny miernik częstotliwości MCZ5nb

• Napięcie zasilania 220V~
• Pomiar częstotliwości bezpośrednio z napięcia 220V~
• Niezależne wejście pomiarowe i zasilania
• Galwanicznie izolowany układ pomiarowy
• Kontrola i sygnalizacja braku mierzonego napięcia i przekroczenia zakresu pomiarowego
• Dwa interfejsy RS-232 umożliwiające przesyłanie danych pomiarowych do niezależnych elementów systemu

Dane techniczne:

• Napięcie zasilania 110 .. 250V~

• Zakres napięcia wejściowego 110..250V~

• Rezystancja wejściowa: 50k

• Zakres wartości mierzonej od 20 do 65Hz

• Okres pomiaru ok. 0,5s (26 okresów)

• Dokładność pomiaru ±2mHz

• Waga ok. 0,8kg

• Wymiary zewnętrzne (szer. / wys. / dł.) 223 / 85 (70) / 200mm

Budowa:
Urządzenie zbudowane jest z:

• obwodu wejściowego – którego zadaniem jest rozdzielenie galwaniczne napięcia wejściowego od układu pomiarowego i przetworzenie go na sygnał niskiego napięcia;

• układu pomiarowego – opartego na mikrokomputerze AT89C2051 porównującym sygnał wejściowy z wzorcem czasu i wysyłającym informacje o częstotliwości na lokalną magistralę.

• układu wyświetlacza

• dwóch modułów RS-232 opartych o mikrokomputery AT89C2051 przyłączone do lokalnej magistrali.

• układu zasilacza

Komunikacja:
Dane dotyczące transmisji:

• Transmisja duplex, 8 bitów danych, prędkość 9600 b/s, bez parzystości, 1 bit stopu

• Protokół transmisji: cccBASIC

Zasady komunikacji:

• Oba porty RS232 są niezależne i równorzędne.

• Dane o pomiarze wysyłane są na zapytanie.

• Do sygnalizacji braku gotowości lub braku napięcia pomiarowego wykorzystywana jest linia CTS (przechodzi wtedy w stan nieaktywny).

Protokół komunikacji:
Komunikacja z urządzeniem odbywa się w sposób interaktywny (komenda – odpowiedź).
Wszystkie komendy mają następujący format:
Komenda <spacja (32dec)>
parametry <CR(13dec)><LF(10dec)>
W wersji 1.0 częstościomierza aktywna jest komenda: PRINT z parametrem F. Oto jej format:
PRINT <spacja> F <CR> <LF>
Odpowiada to wartościom przesłanych bajtów (dec):
80, 82, 73, 78, 84, 32, 70, 13, 10
W odpowiedzi na tak wysłaną komendę otrzymujemy wynik ostatniego pomiaru np.:
49.987<CR><LF>
Wysłanie innych komend lub błędnych formatów zakończonych <CR><LF> spowoduje odesłanie komunikatu:
SYNTAX ERROR<CR><LF>
Dopuszczalne jest stosowanie małych liter.
W czasie braku gotowości lub braku odpowiedniego napięcia na linii wejściowej generowany jest na liniach RS-ów nieaktywny sygnał CTS, który normalnie powoduje wstrzymanie wysyłki danych z hosta.

Jeżeli sygnał ten zostanie zignorowany i komenda mimo to dotrze do częstościomierza zostanie odesłany ostatni wynik pomiaru.
