Konwerter protokołów - T12KPR24
-
interfejsy: 1 x RS 232 ; 1 x RS-485 (half-duplex)
-
pojedyncze napięcie zasilania 12V=
-
galwaniczna separacja portu RS 232 od zasilania
i portu RS 485
-
niezależne sterowanie portami komunikacyjnymi
i obróbką danych
(2 niezależne procesory)
-
wspólna pamięć buforowa 32kB
-
pamięć danych i programu 2 x 20KB
-
małe rozmiary sterownika i możliwość łatwego
osadzenia na standardowej szynie
-
system kontroli prawidłowego działania i
automatycznego restartowania !
-
możliwość prostego zaadresowania 255
identycznych urządzeń
Budowa:
Sterownik
zbudowany jest na bazie dwóch mikrokontrolerów AT89C55WD. Każdy
z nich realizuje osobny program wymiany danych między portem i pamięcią
buforową. Oprócz tego układ wyposażony jest w: moduł zasilacza układów
cyfrowych, przetwornicę napięcia do zasilania galwanicznie
odseparowanego portu RS232, wspólny generator, wspólną pamięć
buforową i układy dopasowania magistrali. Opcjonalnie (w zależności
od wymagań oprogramowania i instalacji) są dołączane do urządzenia
dodatkowe elementy sterowania: zworki, przyciski, gniazda przycisków
lub kontrolek, sygnalizatory LED. Sterownik umieszczony jest w otwartej
obudowie z zaczepami do zamocowania na standardowej szynie montażowej.
Funkcjonalność:
Dzięki zastosowanej konfiguracji
sprzętowej układ komunikuje się niezależnie przy pomocy obu portów,
realizując niezależne programy komunikacyjne. Na poziomie projektowym
możliwe jest zaszycie dowolnych algorytmów, metod przetwarzania danych
i list adresowych, umożliwiających nawet bardzo nietypową wymianę
danych między protokołami komunikacyjnymi.
Oprócz tego równolegle tworzone są narzędzia edycji danych (np. list
adresowych) pozwalające użytkownikom na rozwijanie sieci
komunikacyjnych po obu stronach urządzenia, dołączenie nowych obiektów,
adresów i elementów.
Zastosowanie:
Sterownik
został zaprojektowany z myślą o stosowaniu w złożonych systemach
automatyki i telemechaniki, w szczególności do sterowania makietami
synoptycznymi w oparciu o dane importowane z systemów zarządzających
(SCADA). Stosowanie tego urządzenia jest jednak bardzo celowe w każdym
miejscu, w którym występuje problem z dopasowaniem urządzeń różnych
producentów, od niezgodności przestrzeni adresowych, parametrów
transmisji (np. prędkości), czy różnych standardów wymiany danych,
aż po sprzęganie całkowicie różnych protokołów przemysłowych.
Urządzenie może również pracować jako bufor, multiplekser danych,
brama transmisyjna i w wielu innych aplikacjach.
Zobacz

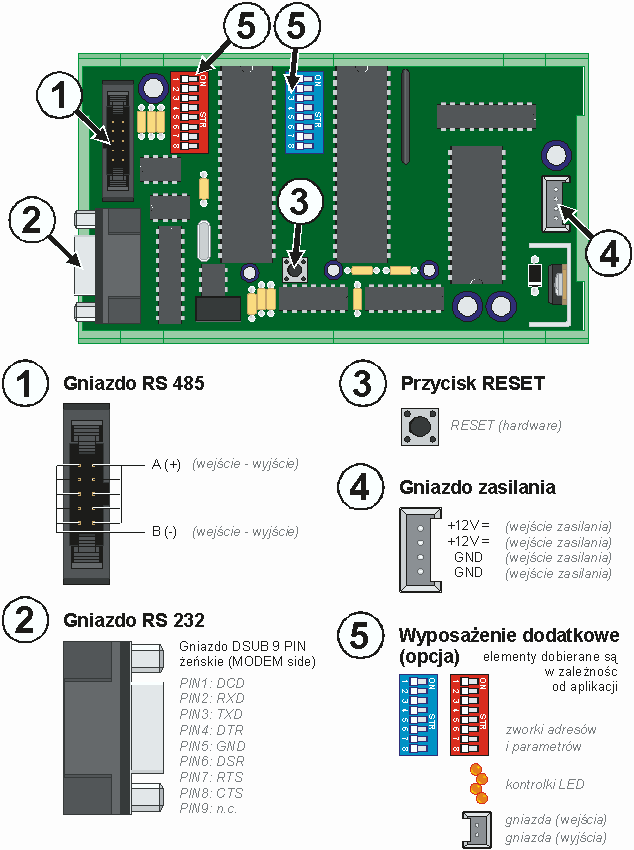

opis wyprowadzeń i elementów sterowania > |
