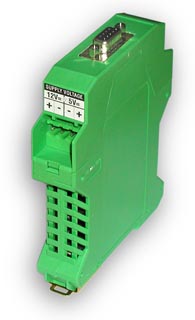

Konwerter protokołów PROFIBUS - MODBUS

• 1x interfejs RS 485 (PROFIBUS slave) – standardowe gniazdo D-SUB 9

• 1x interfejs RS 485 (MODBUS master)

• pojedyncze napięcie zasilania 12V= lub 5V=

• niezależne sterowanie portami komunikacyjnymi i obróbką danych

• pamięć buforowa 2kB

• system kontroli prawidłowego działania i automatycznego restartowania !

• możliwość prostego zaadresowania 255 identycznych urządzeń
  i stworzenia 255 podsieci MODBUS zależnych od sieci PROFIBUS

• możliwość łatwego osadzenia na standardowej szynie

• przestrzeń adresowa:
  Diody:
  – 8 x 8 bajtów z 1-bitową informacją o stanie diod (zapal/zgaś)
  – 8 x 8 bajtów z 1-bitową informacją o miganiu diod
  Wyświetlacze:
  – 16 x 2 słowa z informacją o położeniu przecinka i wartości (short int)
  Bargrafy:
  – 16 x 1 słowo z informacją o poziomie ((short int) od 0 do 100)

• parametry transmisji - do 12Mb/s wg standardu PROFIBUS

• jednorodna konfiguracja modułu – bez dodatkowych ustawień w projekcie

• zgodność z DPV0

• możliwość wybrania dowolnego adresu PROFIBUS przy pomocy zworek

• sygnalizacja poprawnej wymiany danych z masterem PROFIBUS

• przestrzeń adresowa:
  – 8 sterowników diod Z12LED64 (lub odpowiedników)
  adresowanych od 1 do 8
  w sumie 512 wyjść dwustanowych
  – 16 sterowników wyświetlaczy Y12WLED1 (lub odpowiedników,
  np. 8 sterowników Y12WLED2)
  adresowanych od 65 do 80
  w sumie 16 wyświetlaczy 4-pozycyjnych
  – 16 bargrafów P12BAR1 (lub odpowiedników)
  adresowanych od 129 do 144

• parametry transmisji (9600b/s ,8db, no parity, 1 sb) half duplex

• wbudowany terminator linii

Budowa:
Konwerter zbudowany jest na bazie mikrokontrolerów oraz specjalizowanych układów ASIC obsługujących standard PROFIBUS. Oprócz tego układ wyposażony jest w: moduł zasilacza układów cyfrowych, generatory, wspólną pamięć buforową i układy dopasowania magistrali.
Sterownik wyposażony jest w diodę sygnalizującą poprawną wymianę danych w sieci PROFIBUS. Układ umieszczony jest w zamkniętej obudowie z zaczepami do zamocowania na standardowej szynie montażowej.

Funkcjonalność:
Dzięki specjalnie zaprojektowanej konfiguracji sprzętowej układ komunikuje się niezależnie przy pomocy dwóch portów, realizując niezależne programy komunikacyjne. Od strony MODBUS układ obsługuje dowolne układy z rodziny sterowników SINOPTIC. Od strony PROFIBUS układ jest w pełni funkcjonalnym urządzeniem slave, pozwalającym na stosowanie go w typowych układach automatyki przemysłowej opartych na sterownikach PLC lub komputerach.

Zastosowanie:
Translator został zaprojektowany z myślą o stosowaniu w systemach automatyki i telemechaniki opartych o sterowniki PLC, lub ich odpowiedniki. Służy on w szczególności do przenoszenia informacji o stanie obiektów przemysłowych na makiety synoptyczne.
Zastosowanie tego układu zwalnia projektantów systemu od implementowania protokołu MODBUS lub zakupu dodatkowego sprzętu i licencji w systemach, w których PROFIBUS jest obowiązującym standardem transmisji.
