Sterownik wyświetlaczy -
Y5WLED2, Y12WLED2
-
Pojedyncze napięcie zasilania (5V, 12V - Y12WLED2 ) -
Mały pobór prądu (typ 100mA, max 150mA - Y5WLED2 ) -
System kontroli prawidłowego działania i automatycznego restartowania !
-
Możliwość sterowania dwoma czterocyfrowymi, lub jednym sześciocyfrowym wyświetlaczem
-
Dowolna wielkość cyfr (do 20mm - Y5WLED2 , do 100mm - Y12WLED2 ) -
Dowolny kolor cyfr (zielony, żółty, czerwony, czerwony - super jasny, także cyfry wielokolorowe)
-
Możliwość wyświetlania dowolnych znaków (nie tylko cyfr)
-
Możliwość sterowania intensywnością świecenia ,miganiem, lub innymi efektami wizualnymi -
Niezależna zabudowa wyświetlaczy i sterownika -
Interfejs RS-485
-
Możliwość implementacji dowolnego protokołu transmisji (Y12WLED2 - także z potwierdzeniem)
-
Dowolna ze standardowych prędkości transmisji (do 19200 b/s), 8 ew. 9 bitów danych z dowolnymi opcjami parzystości, 0,1 lub 2 bity stopu
-
Możliwość prostego zaadresowania 256 identycznych urządzeń
Budowa:

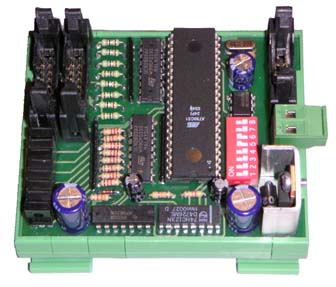

Układ zbudowany jest w oparciu o mikrokomputer jednoukładowy ATMEL 89C51 który steruje całym urządzeniem i wykonuje wszystkie funkcje programowe. Ponadto na płytce znajduje się moduł interfejsu RS-485 umożliwiający odbiór oraz nadawanie informacji, generator, moduł stabilizatora 5V*, układy sterowania wyświetlaczami, zworki służące do adresowania układu oraz system zabezpieczający urządzenie przed “zawieszeniem”. System ten wykrywa nieprawidłowe działanie procesora, reaguje na wahania napięcia, i jeśli trzeba, restartuje układ, Pozwala to znacznie podnieść niezawodność urządzenia.
Zastosowanie:
Układ przeznaczony jest do stosowania w systemach automatyki, lub wizualizacji procesów, do tablic i makiet dyspozytorskich. Jego użycie jest jednak celowe wszędzie tam, gdzie trzeba wyświetlić żądaną wartość. Najogólniej mówiąc układ umożliwia wyświetlanie dowolnego, zadanego ciągu znaków (liczb, liter, symboli) . Najbardziej przydatny jest do prezentacji wyników pomiarów, zadanych parametrów, stanów itp. Zadane wartości przesyła się przy pomocy interfejsu RS-485.
Montaż :
Układ jest przystosowany do zamocowania na standardowej szynie, zaś wyświetlacze umieszcza się w otworze i osłania od przodu maskownicą 24,5x73,5. Układ wymaga zewnętrznego zasilania oraz przyłączenia skrętki RS-485.
* tylko Y12WLED2
|
