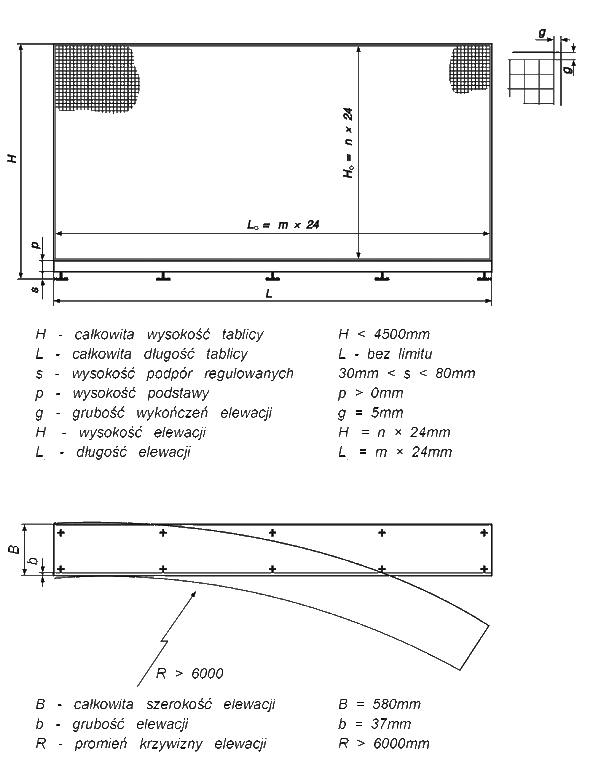

Konstrukcja mechaniczna dla tablic stojących
![](../zdjecia/kmts1.gif)
Tablica prosta![](../zdjecia/kmts2.gif)
segmenty ustawione w jednej
linii
elewacja płaska
Tablica łukowa![](../zdjecia/kmts3.gif)
segmenty ustawione stycznie do
łuku tablicy
elewacja wyprofilowana wg łuku tablicy
minimalny promień łuku tablicy R = 6000 mm

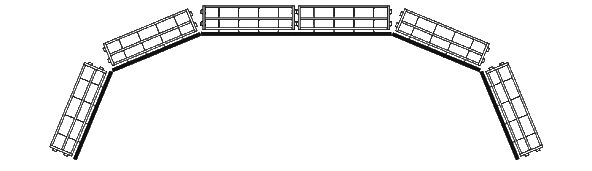

Tablica łamana
![](../zdjecia/kmts4.gif)
segmenty ustawione pod kątem n
× 15°
elewacje segmentów płaskie, połączone za pomocą elementów kątowych.
Możliwe jest zastosowanie w jednej tablicy kombinacji wszystkich ustawień
do góry

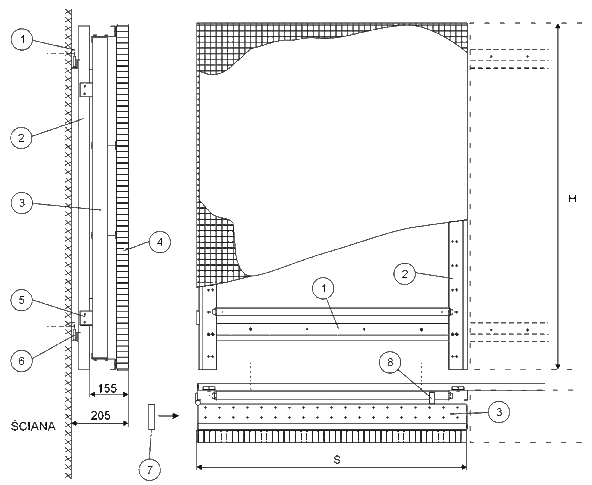

Konstrukcja mechaniczna dla tablic wiszących
![](../zdjecia/kmtw1.gif)
1 - szyna montażowa; 2 - rama nośna stała; 3 - rama ruchoma;
4 - elewacja
5 - zawias; 6 - blokada położenia; 7 - osłona boczna; 8 -
zatrzask

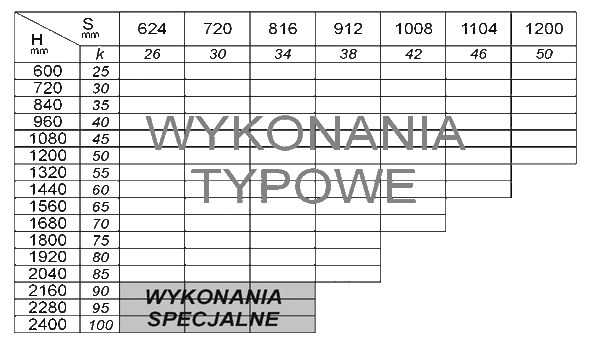

Tabela wykonań segmentu otwieranego tablicy wiszącej
(wymiary w tabeli nie uwzględniają osłon bocznych i maskownic tablicy):
![](../zdjecia/kmtw2.gif)
Układy otwierania skrzydeł tablic wiszących
![](../zdjecia/kmtw3.gif)

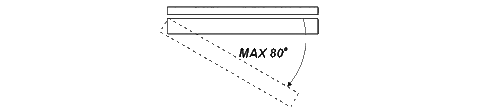

A. Tablica jednoskrzydłowa (wykonanie lewe lub prawe)
![](../zdjecia/kmtw4.gif)

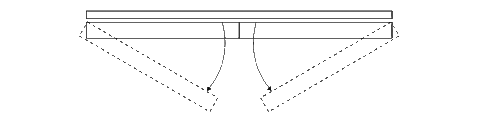

B. Tablica dwuskrzydłowa
![](../zdjecia/kmtw5.gif)

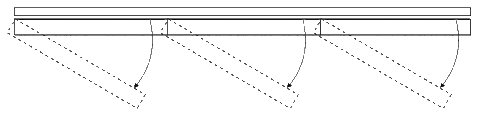

C. Tablica wieloskrzydłowa bez limitu długości (wykonanie lewe lub prawe)
do
góry

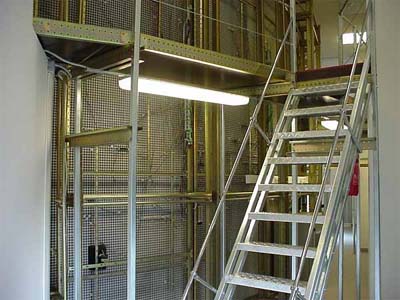

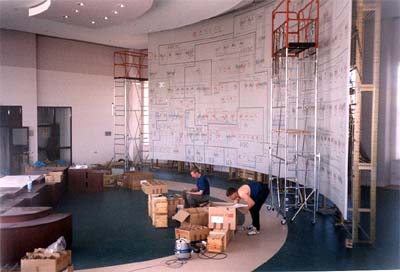

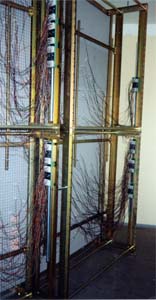

Przykłady zrealizowanych konstrukcji mechanicznych

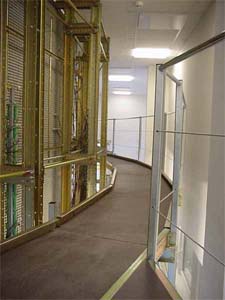

![](../zdjecia/konstrukcja4.jpg)
![](../zdjecia/konstrukcja1.jpg)
![](../zdjecia/konstrukcja3.jpg)
