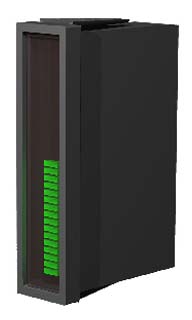

LED bargraph - PZBAR1-12

  • 16 -elementowa linijka LED zapewniająca 6% rozdzielczość wskaźnika
  • Statyczne sterowanie elementami LED
  • Możliwość programowego sterowania miganiem, lub innymi efektami wizualnymi
  • Kompaktowe rozmiary wskaźnika
  • Możliwość łatwego osadzenia w otworze 96 x 24 mm
  • Pojedyncze napięcie zasilania 12V=
  • Interfejs RS-485 (half-duplex)
  • Zdublowane gniazdo portu szeregowego ułatwiające podłączenie wskaźnika do magistrali RS-485
  • System kontroli prawidłowego działania i automatycznego restartowania !
  • Możliwość prostego zaadresowania 255 identycznych urządzeń

Budowa:
Bargraf zbudowany jest na bazie mikrokontrolera, który zarządza całością pracy układu, a w szczególności dwukierunkowym interfejsem RS-485, układami wysterowującymi poszczególne diody, a także układami kontroli poprawności działania urządzenia. Oprócz tego na płytce znajduje się moduł zasilacza układów cyfrowych, generator, DIP-switch służący do zaadresowania sterownika oraz gniazda do przyłączenia skrętki RS-485 i zasilania. Sterownik umieszczony jest w panelowej obudowie o module 24mm (24 x 96mm) z zaczepami do zatrzaśnięcia w otworze.

Zastosowanie:
Bargraf został zaprojektowany do wykorzystania w instalacjach wizualizacyjnych automatyki i telemechaniki, w szczególności do zabudowy w makietach synoptycznych. Służy on do graficznego przedstawienia wielkości względnych (procentowych).

Z wykorzystaniem bargrafu, przechowywane w postaci cyfrowej w systemie nadrzędnym pomiary, można wyświetlić na schemacie wizualizacji procesu, bez konieczności dublowania układów pomiarowych (jak to ma miejsce w instalacjach z tradycyjnymi miernikami tablicowymi).

Komunikacja:
Wymiana danych z bargrafem odbywa się za pośrednictwem portu RS-485. Komunikacja i sterowanie wskazaniami odbywać się może w oparciu o standardowe (np. MODBUS RTU) lub specjalizowane (m.in. MCprotocol) protokoły komunikacyjne.
Przy pomocy konwerterów protokołów firmy SINOPTIC możliwe jest podłączenie bargrafu do dużo szerszej rodziny protokołów komunikacyjnych (np. PROFIBUS DP lub protokoły rodziny IEC60870-5).
Ponadto, na życzenie wykonujemy wersje oprogramowania ściśle dostosowane do wymagań klienta, umożliwiając komunikację przy pomocy specjalistycznych lub nietypowych protokołów.
