КОНТРОЛЛЕР ДИОДОВ  LED



Z12LED64



·       Напряжение питания 12В

·       Система контроля правильной работы и автоматического рестарта !

·       Возможность управления 64 диодами или группами диодов (макс. по три)

·       Статичное  управление диодами

·       Реальный ток, протекающий через диод 20мА (макс.) ограничен внешним резистором

·       Возможность программного управления интенсивностью свечения, миганием или иными визуальными эффектами

·       Малые размеры контроллера и возможность простой установки на стандартной шине

·       Удобная установка диодов, благодаря  отдельным самофиксирующимся разъемам

·       Интерфейс RS-485

·       Возможность внедрения произвольного протокола передачи (также с подтверждением)

·       Любая из стандартных скоростей передачи  (до 19200 б/с), 8 или 9 битов данных с произвольными опциями четности, 0,1 или 2 стоп-бита

·      Возможность простой адресации 256 одинаковых устройств



Конструкция:

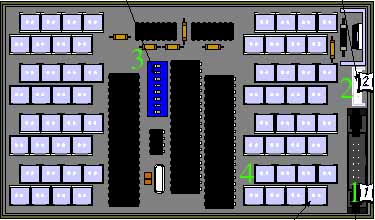

Узел выполнен на базе однокристального микрокомпьютера ATMEL 89C51, который управляет всей работой устройства, в частности двунаправленным интерфейсом RS-485, усилителями, управляющими отдельными диодами, а также цепями контроля правильной работы устройства. Кроме этого, на плате находится модуль блока питания цифровых цепей, генератор, DIP-swich, служащий для адресации контроллера, а также клеммы для присоединения диодов, витой пары RS-485 и питания. Контроллер помещен в корпусе с захватами для крепления на стандартной шине.



Применение:

Контроллер спроектирован для применения в системах автоматики и телемеханики, для взаимодействия  с диспетчерскими щитами. Пригоден там, где необходимо управлять при помощи небольшой мощности небольшими элементами. Информацию можно передавать по RS-485, но не обязательно. Применение в конструкции микрокомпьютера обеспечивает независимую работу схемы и задание ей постоянно соответствующей программы, согласно которой будут зажигаться диоды. Устройство взаимодействует со светящимися модулями, в которых диоды последовательно соединены с резисторами 500W.




КОНТРОЛЛЕР
ДИСПЛЕЕВ LED

Y5WLED2
Y12WLED2







Конструкция:

Узел сконструирован на базе однокристального компьютера ATMEL 89C51, который управляет всем устройством и выполняет все программные функции. Кроме того на плате находится модуль интерфейса RS-485, обеспечивающий прием и передачу информации, генератор, модуль стабилизатора 5В*, цепи управления дисплеями, перемычки, служащие для адресации устройства, а также система защиты устройства от «зависания» . Эта система обнаруживает неправильную работу процессора, реагирует на колебания напряжения, и, в случае необходимости, рестартует устройство. Это позволяет значительно повысить надежность устройства.

Применение:

Устройство предназначено для применения в системах автоматики или визуализации процессов, для диспетчерских щитов и табло.  Его применение целесообразно, таким образом, там, где необходимо отобразить требуемую величину. Вообще говоря, устройство позволяет отобразить произвольный, заданный  ряд знаков (цифр, букв, символов). Наиболее удобно для представления результатов измерений, заданных параметров, состояний и т.д.  Заданные значения передаются при помощи интерфейса RS-485.

Монтаж :

Устройство приспособлено для монтажа на стандартной шине, дисплеи же помещаются в отверстии и спереди закрываются маской размерами 24,5x73,5. Устройство требует внешнего питания, а также подключения витой пары  RS-485.



* только Y12WLED2
